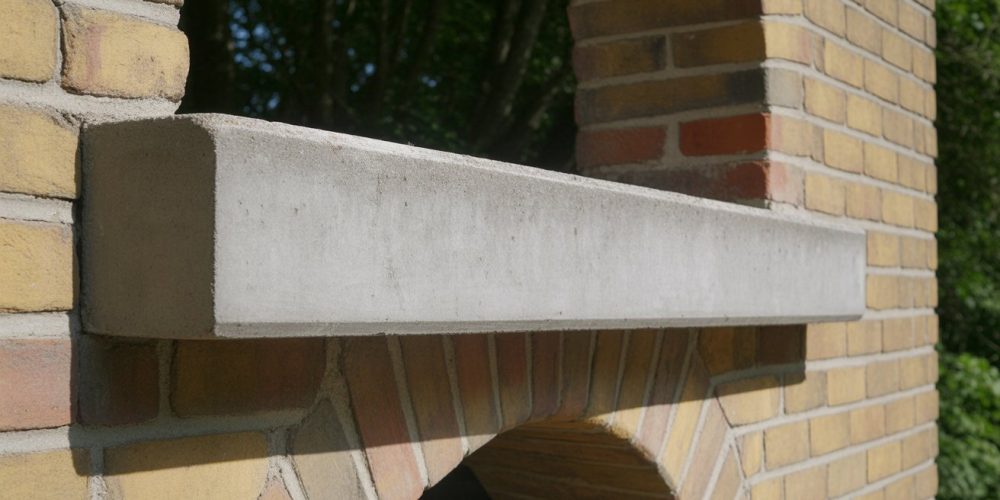

Co je betonový překlad
Betonový překlad je nosný prvek nad otvory ve zdivu, jako jsou okenní otvory, dveřní otvory nebo průchody. Přenáší zatížení z nadřazeného zdiva a případně i ze stropní konstrukce na zdivo po stranách otvoru tak, aby se nad otvorem nevytvořily trhliny ani deformace. Betonový překlad může být monolitický železobetonový překlad vybetonovaný přímo na stavbě, nebo prefabrikovaný betonový překlad dovezený z výroby jako hotový prvek.
Správně navržený a provedený betonový překlad je klíčový pro stabilitu stěn i pro bezproblémové osazení oken a dveří, protože ovlivňuje dilatace, průhyby i tvar otvoru v průběhu života stavby.
Funkce a umístění betonového překladu ve zdivu
Základní funkcí, kterou má betonový překlad ve zdivu, je roznést zatížení z horní části stěny mimo oslabenou oblast otvoru. Na svislé ostění přenáší tlak z vrstvy cihel nebo betonových tvárnic, z věnce a někdy i část zatížení stropu. Překlad musí mít dostatečnou únosnost v ohybu a zároveň dostatečnou tuhost, aby se nad ním nevytvořily svislé trhliny.
Betonové překlady se osazují nad okenní a dveřní otvory v nosných i nenosných stěnách. V nosném zdivu jde o zásadní nosný prvek, v příčkách spíš o zajištění tvarové stability a možnosti bezpečného kotvení rámu výplně otvoru.
Typy betonových překladů
V praxi se používají dva základní typy: prefabrikovaný betonový překlad a monolitický železobetonový překlad. Prefabrikované překlady jsou vyráběné v továrně, mají přesné rozměry, definovanou únosnost a jednoduchou montáž. Dodávají se často jako železobetonové překlady různých délek, které se ukládají do lože malty na připravené zdivo.
Monolitické překlady se tvoří přímo na stavbě – do bednění se uloží betonářská výztuž, připraví se napojení na věnec nebo sousední konstrukce a vše se zabetonuje. Takový monolitický překlad je vhodný pro atypické šířky, větší rozpětí nebo tam, kde je potřeba speciální tvar či kombinace překladu a věnce, například jako věncový překlad po obvodu objektu.
Setkat se lze i s kombinovanými systémy, kde se štíhlejší prefabrikovaný překlad doplňuje nadbetonávkou, zateplením nebo napojením na stropní desku, aby celek lépe spolupracoval.
Výztuž a statika betonového překladu
Každý betonový překlad s výztuží je navržen jako ohýbaný prvek, který musí bezpečně přenést tahové i tlakové napětí. Tahovou oblast nese ocelová výztuž umístěná zpravidla při spodním líci překladu, tlakové napětí přebírá beton. U delších překladů se doplňují i třmínky a další pruty, aby se předešlo poruchám ve smyku.
Rozhodující jsou parametry jako délka překladu, šířka a výška průřezu, třída betonu a množství výztuže. U prefabrikovaných prvků je únosnost daná výrobcem a v projektové dokumentaci se vybírá vhodný typ. U monolitických překladů je návrh vždy na statikovi, protože nesprávné dimenzování může vést k nadměrným průhybům, trhlinám nebo až k poruše.
Uložení a přesažení betonového překladu
Aby betonový překlad fungoval správně, musí být dostatečně uložený do zdiva po stranách otvoru. Délka uložení určuje, jak dobře se zatížení přenese do stěny a jak se bude prvek chovat při dlouhodobém zatížení. Nedostatečné uložení překladu je častým zdrojem poruch – okrajové části zdiva se drolí, vznikají trhliny a překlad se může postupně „sesedat“.
Je také nutné respektovat minimální výšku vrstvy zdiva nad překladem. Přímé zatížení například stropním nosníkem nebo krovem přímo na překlad bez dostatečného nadloží může vést k lokálnímu přetížení. Proto projekt řeší, jak nad sebou budou uloženy překlady, vrstvy zdiva, věnce a stropy.
Betonový překlad a tepelný most
Klasický betonový překlad v obvodové stěně bývá výrazným tepelným mostem, protože beton i ocel dobře vedou teplo a přerušují tepelněizolační vrstvu zdiva. To může způsobovat ochlazování vnitřního líce zdiva, rosení, vznik plísní a vyšší tepelné ztráty.
Moderní systémy proto často používají tepelně izolovaný překlad, tedy prvek, kde je železobetonový překlad kombinovaný s tepelnou izolací nebo je překlad umístěný více v líci vnější izolace. U monolitických překladů je běžná kombinace konstrukčního betonu s předsazenou izolační deskou a vnějším zateplením, aby se přerušil přímý tok chladu do interiéru.
Napojení betonového překladu na zdivo a okno
Pro správnou funkci je důležité, jak je betonový překlad napojen na zdivo a jak je následně osazeno okenní nebo dveřní rámové ostění. Překlad musí mít rovnou, únosnou plošku pro uložení rámu, zároveň je potřeba vyřešit napojení na ostění s izolací, parotěsné a paropropustné pásky i případné kotvení okenních kotev do betonu.
Význam má také návaznost na vnější omítku nebo zateplovací systém, kde je nutné předejít vzniku trhlin v rozhraní mezi betonem a zdivem. Kvalitní povrchová úprava překladu a správně provedené armování nad otvorem pomáhají praskliny omezit.
Časté chyby u betonových překladů
Mezi typické chyby patří nedostatečné uložení betonového překladu, nesprávný typ překladu pro dané rozpětí nebo zatížení a podcenění tepelnětechnických vlastností. Často se v praxi stává, že se špatně zvolený překlad přetěžuje, časem se prohne a v nadpraží vznikne svislá trhlina, která se pak snaží zamaskovat pouze omítkou.
Další chybou je neodborný zásah do překladu – vysekávání drážek pro instalace, zvětšování otvoru nebo vrtání velkých otvorů bez posouzení statika. Takové zásahy mohou přerušit nosné pruty výztuže a zásadně snížit únosnost prvku. Problémem je i nevhodné řešení tepelné izolace, kdy nad oknem zůstane souvislý železobetonový pás bez přerušení, což zvyšuje riziko kondenzace a plísní.
Dobrá praxe znamená respektovat projekt, neimprovizovat s náhradami jiných prvků a nepodceňovat koordinaci s okenní výplní, omítkami a zateplením.
