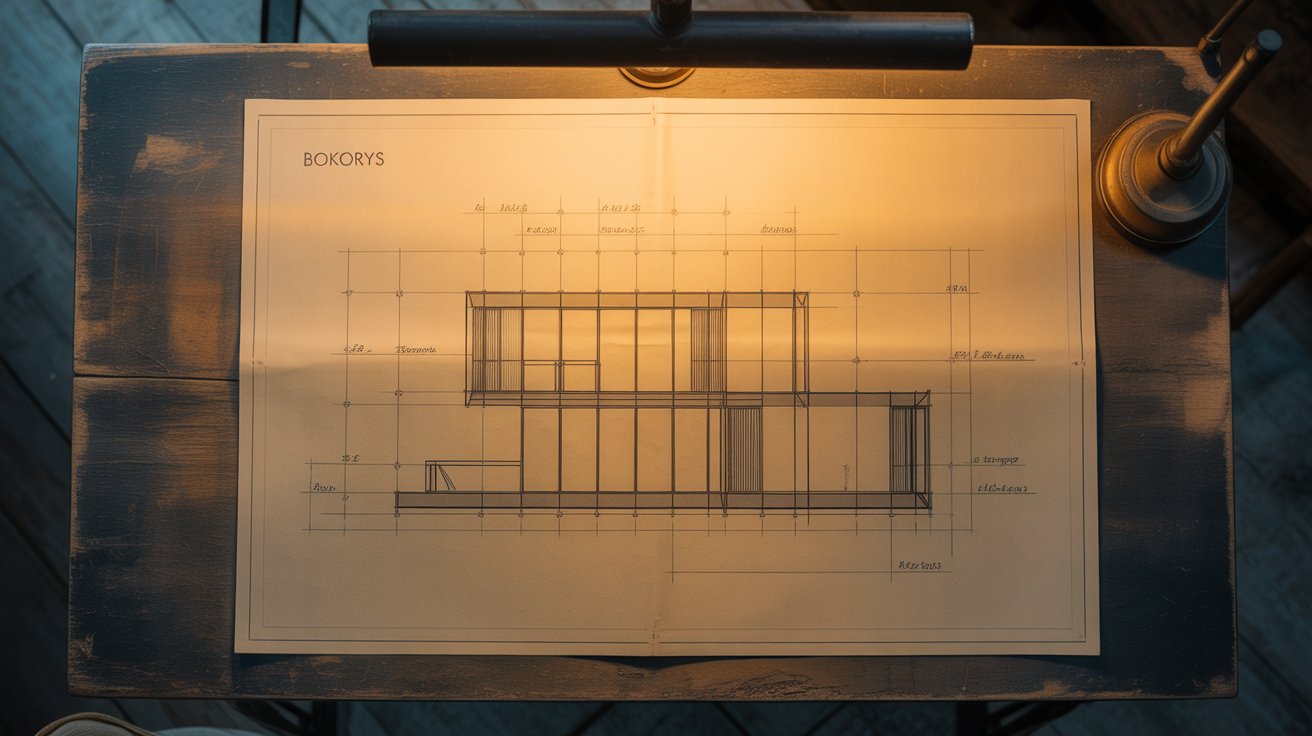

Bokorys

Co je bokorys?

Bokorys je technické nebo zobrazovací vyjádření objektu z boční strany. Jinými slovy jde o pohled na stavbu, konstrukci, výrobek nebo součást z boku, který ukazuje její tvar, proporce a uspořádání v daném směru. Ve stavebnictví, architektuře i technickém kreslení patří bokorys mezi základní druhy zobrazení, protože pomáhá přesně pochopit podobu objektu z jiné strany než jen zepředu nebo shora.

V praxi se bokorys používá při čtení projektové dokumentace, při navrhování staveb i při výrobě různých konstrukčních prvků. Umožňuje vidět výšku, sklon, členění a umístění jednotlivých částí objektu v bočním pohledu. Díky tomu si lze lépe představit skutečný vzhled i prostorové uspořádání stavby nebo technického prvku.

K čemu bokorys slouží?

Hlavním účelem bokorysu je zpřehlednit tvar a rozměrové vztahy objektu při pohledu z boku. Samotný půdorys ukazuje uspořádání z horního pohledu a čelní pohled zase vzhled zepředu, ale až bokorys doplňuje důležité informace o výšce, sklonu střechy, poloze otvorů nebo tvaru konstrukce v bočním směru.

Ve stavební praxi je bokorys stavby důležitý například při navrhování rodinných domů, hal, přístřešků, schodišť nebo střech. Pomáhá zobrazit vztah mezi podlažími, sklon terénu, výškové osazení domu i návaznost jednotlivých konstrukčních částí. Bez bokorysu by byla projektová dokumentace neúplná a hůře čitelná.

Bokorys ve stavebním výkresu

Ve stavebních výkresech bývá bokorys součástí základní sady zobrazení. Obvykle se kreslí jako boční pohled bez perspektivního zkreslení, tedy přesně a v měřítku. Díky tomu lze z výkresu vyčíst rozměry, proporce a polohu různých prvků. Bokorys často doplňuje půdorys, řez stavbou a čelní pohled, aby byl objekt popsán co nejúplněji.

Z bokorysu lze poznat například výšku střechy, tvar štítu, rozmístění oken na boční straně domu, výškové rozdíly nebo osazení stavby vůči okolnímu terénu. U technických výkresů může bokorys ukazovat i detaily konstrukce, které nejsou z jiných pohledů dobře patrné.

Jaký je rozdíl mezi bokorysem, půdorysem a řezem

Tyto pojmy se často pletou, ale každý znamená něco jiného. Půdorys zachycuje objekt při pohledu shora. Bokorys ukazuje objekt z boční strany. Řez stavbou pak zobrazuje objekt tak, jako by byl v určitém místě pomyslně rozříznut, aby bylo vidět i jeho vnitřní uspořádání.

Právě kombinace těchto zobrazení umožňuje přesně pochopit, jak je stavba navržena. Samotný bokorys neukáže všechno, ale je nepostradatelný pro vnímání výšky, obrysu a bočního vzhledu objektu. V technické praxi je proto součástí běžného stavebního výkresu i dalších typů dokumentace.

Kde se bokorys používá

Bokorys se nepoužívá jen ve stavebnictví. Uplatňuje se také ve strojírenství, truhlářství, zámečnictví, výrobě nábytku i v dalších oborech, kde je potřeba přesně zobrazit tvar výrobku nebo konstrukce. Všude tam pomáhá doplnit ostatní pohledy a zpřesnit představu o skutečné podobě navrhovaného objektu.

Ve stavebnictví je běžný u rodinných domů, garáží, pergol, plotů, schodišť nebo střech. U složitějších staveb může být bokorys velmi důležitý i pro povolovací řízení, protože úřadům i investorům ukazuje, jak bude stavba působit při pohledu z boku. Právě výkresová dokumentace musí být čitelná a srozumitelná, aby nevznikaly chyby při realizaci.

Co lze z bokorysu vyčíst

Z kvalitně zpracovaného bokorysu lze zjistit celou řadu důležitých údajů. Je z něj patrná výška objektu, sklon střechy, poloha otvorů, členění fasády, výška podlaží, výškové osazení konstrukce i tvar jednotlivých částí. U některých staveb může bokorys ukázat i napojení na terén, schodiště, opěrné prvky nebo jiné návaznosti.

Bokorys je důležitý i pro vizuální kontrolu návrhu. Pomáhá odhalit, jestli jsou proporce objektu vyvážené a zda na sebe jednotlivé části logicky navazují. U architektonických návrhů tak nejde jen o technický podklad, ale také o prostředek, jak posoudit vzhled budoucí stavby.

Jak se bokorys správně kreslí

Bokorys se kreslí jako pravoúhlé zobrazení bez perspektivy. To znamená, že zachycuje skutečné rozměrové vztahy v měřítku a neslouží jen jako ilustrační obrázek. Přesnost je zde zásadní, protože výkres musí být použitelný pro návrh i realizaci. Každá chyba v rozměru nebo poloze prvku může vést k problémům při stavbě nebo výrobě.

Součástí správného zpracování bývá také kótování, popis jednotlivých částí a návaznost na ostatní výkresy. V profesionální praxi musí být technický výkres s bokorysem jednoznačný, čitelný a přehledný. Jen tak může sloužit projektantům, řemeslníkům i investorům bez zbytečných nejasností.

Proč je bokorys důležitý při realizaci stavby

Při samotné stavbě pomáhá bokorys zpřesnit představu o výsledném vzhledu a výškovém uspořádání objektu. Řemeslníci podle něj mohou kontrolovat správné osazení konstrukce, výšky jednotlivých prvků i návaznost na okolní části stavby. U některých konstrukcí, například u schodišť, střech nebo plotů, je boční pohled zásadní pro správné provedení.

Význam bokorysu je velký i při komunikaci mezi projektantem, investorem a realizační firmou. To, co může být v půdorysu nejasné, je v bokorysu často ihned pochopitelné. Dobře zpracovaný architektonický návrh tak usnadňuje rozhodování, kontrolu i samotnou výstavbu.

Kdy může být bokorys nedostačující

Přestože je bokorys velmi užitečný, sám o sobě nestačí. Nezobrazuje vnitřní skladbu konstrukcí ani uspořádání v hloubce objektu tak, jak to umí řez nebo půdorys. Proto se vždy používá v kombinaci s dalšími výkresy. Jen tak vznikne úplný obraz o podobě a fungování stavby.

U složitějších objektů může být potřeba více bokorysů z různých stran. Jeden boční pohled totiž nemusí vystihnout všechny rozdíly v členění nebo výškovém uspořádání. Čím složitější je stavba, tím důležitější je přesná a úplná dokumentace.

Bokorys jako základní součást technického zobrazení

Bokorys patří mezi základní prvky technického a stavebního zobrazování. Pomáhá přesně ukázat objekt z boku, doplňuje ostatní výkresy a usnadňuje orientaci v návrhu. Bez něj by bylo mnohem těžší správně pochopit tvar, výšku i boční vzhled stavby nebo konstrukce.

Ať už jde o dům, pergolu, schodiště nebo technický detail, bokorys má ve výkresové dokumentaci pevné místo. Je to jednoduchý, ale velmi důležitý nástroj, který pomáhá převést návrh do srozumitelné a realizovatelné podoby.
